1、首先要先確認每串LED順向電壓總和，再加上恒流驅動器的跨電壓約2V（考慮線損）

ex：每串LED工作電壓 = 3.5V X 12顆 = 42V  驅動電路電壓 = 42V + 2V = 44V

2、LED電源供應器瓦數/電壓選擇應為大于且最接近所需瓦數/電壓者

ex:LED 電流 = 0.7A X 4串并聯 = 2.8A 驅動電路瓦數=44V X 2.8A = 123.2W

 先以150W/48V需求選擇LED電源供應器，再確認驅動電路實際瓦數是否符合PF>0.9的定義要求(123.2W /150W = 82.13% >75%) 例如此題可選擇XLG-150-48機型并調整輸出電壓為44V或可直接使用。

注: 一般同一批LED的VF電壓可能為一區間(如3.4~3.6V)，每顆LED均有差異，電源選用上需納入此差異之考慮

3、以上只是針對恒流驅動設計的，如果考慮恒壓驅動也可以參考以下內容

1. 燈具系統采直接驅動設計(恒壓，多半燈條燈帶)
   1. LED工作電壓范圍上下限串接總合都需要在LED電源供應器輸出電壓范圍內，例如LED規格為3.4~3.6V,使用6串的串接電壓為20.4~21.6V，此時就要選擇輸出為24V(定電流區間18~24V)的機型。

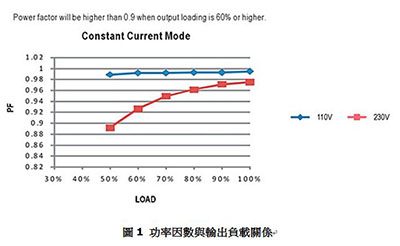

   2. 具功因矯正功能機型，PF值如要求需大于0.9，負載需大于規格書PFC定義范圍，功率因子與輸出負載關系如圖(1)所示，會依機型定義不同，一般設計值為75% LOAD以上。
   3. 如果使用在輸入電壓不穩定場所，如使用發電機設備或使用在重工業區，請選擇表一中〝一般泛用型〞產品。
2. 燈具系統采恒流IC設計（恒流）
   1. 驅動IC的啟動電壓設計需接近LED電源供應器的輸出電壓。
   2. 驅動IC對于電壓穩定度要求較高，建議采用表一中〝一般泛用型〞產品。
   3. 具功因矯正功能機型，負載需大于規格書PFC定義范圍，功率因子與輸出負載關系如圖(1)所示，會依機型定義不同，一般設計值為75% LOAD以上。
   4. 使用驅動IC有可能會產生EMI搭配問題，燈具設計完成需再確認EMI。

4、優缺點
